ARX 90

Utmerkede funksjoner og stor merverdi

Kategori:



Beskrivelse

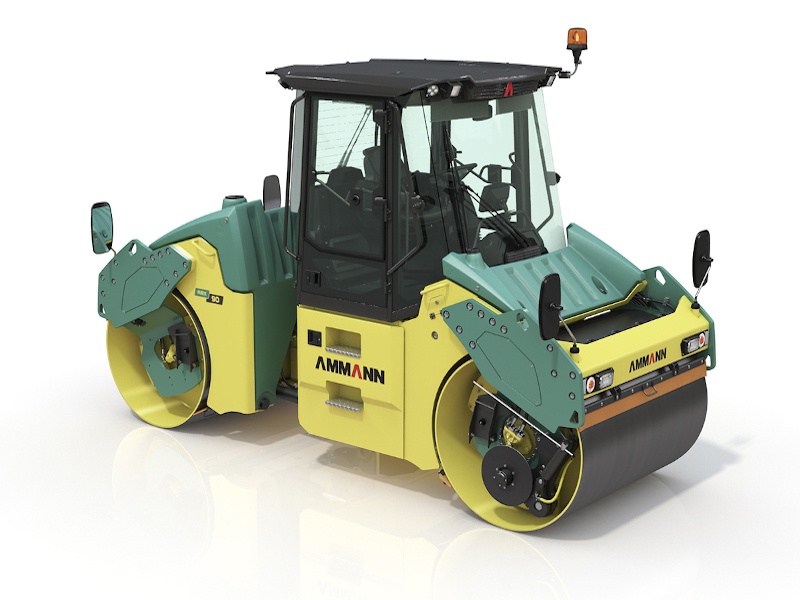

ARX 90 Tandem valse gir utmerkede funksjoner og stor merverdi.

Komprimeringseffekten er høy og systemet effektivt. Hver trommel har en uavhengig vibrasjonspumpe. Valsen har også en kraftig, to-trinns vibrator og enkel justering av amplitude og frekvens.

En enkeltdrevet pumpe gir enkel service og vedlikehold. Førerhusets design gir komfort som hjelper føreren å holde fokus og produktiv gjennom hele skiftet.

En differensiallås er standard, mens det valgfrie ACEforce-systemet gir en rekke fordeler, inkludert måling og dokumentasjon, evaluering av materialstivhet, operatørveiledning.

  • EU Stage IV | EU Stage IIIA
  • Bredde: 1680 mm
  • 9560 kg | 9470 kg

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller telefon 90 64 22 22

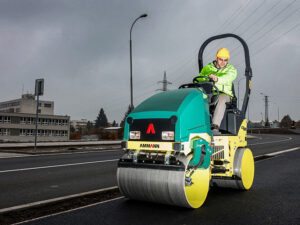

ARX Serien


Video embedding powered by Webilop

Tekniskdata

ARX 90 ARTICULATED TANDEM ROLLER (EU Stage IV / U.S. EPA Tier 4 Final)

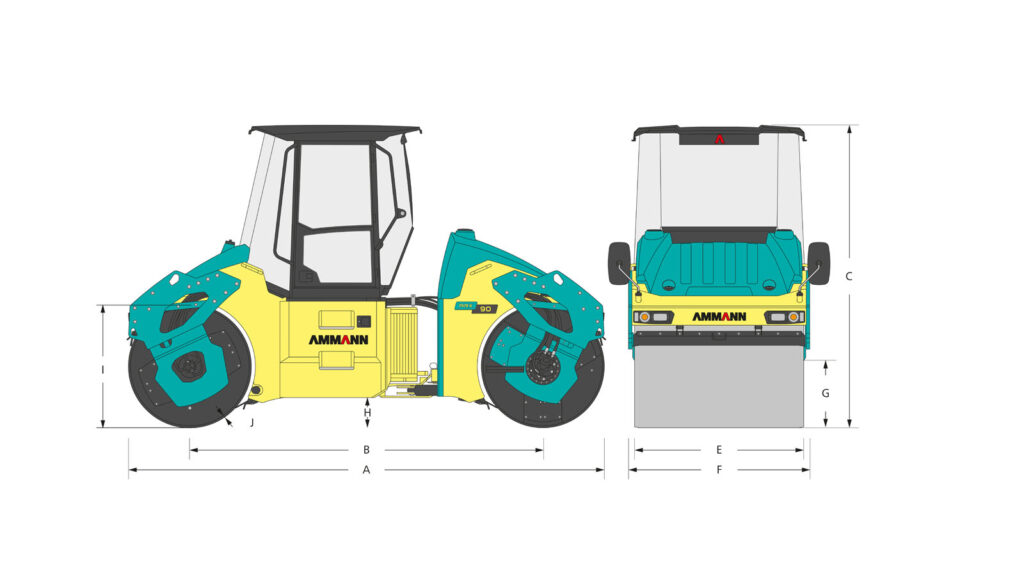

DIMENSIONS
A = MACHINE LENGTH 4720 mm
B = WHEELBASE 3500 mm
C = MACHINE HEIGHT 3000 mm
D = MACHINE HEIGHT (REMOVED CAB / ROPS)
E = DRUM WIDTH 1680 mm
F = MACHINE WIDTH 1800 mm
H = GROUND CLEARANCE 300 mm
I = DRUM DIAMETER 1220 mm
J = DRUM SHELL THICKNESS 19 mm



MISCELLANEOUS
BRAKES OPERATING Hydrostatic
BRAKES PARKING Mechanical multiple-disc
BRAKES EMERGENCY Mechanical multiple-disc
FUEL TANK CAPACITY 220 l
VOLTAGE 24 V



WEIGHT & DRIVING CHARACTERISTICS
ARX 90 ARX 90 HF
OPERATING WEIGHT 9560 kg 9560 kg
MAXIMUM WEIGHT 11 010 kg 11 010 kg
STAT. LIN. LOAD OF FRONT DRUM 28.4 kg/cm 28.4 kg/cm
STAT. LIN. LOAD OF REAR DRUM 28.5 kg/cm 28.5 kg/cm
MAX. TRANSPORT SPEED 10.5 km/h 10.5 km/h
MAX. WORKING SPEED
CLIMBING ABILITY WITHOUT / WITH VIBRATION 30 % / 25 % 30 % / 25 %
TURNING RADIUS INNER (EDGE) 5470 mm 5470 mm
CRAB MODE 170 mm 170 mm



COMPACTION FORCES
ARX 90 ARX 90 HF
FREQUENCY I 42 Hz 46 Hz
FREQUENCY II 54 Hz 67 Hz
FREQUENCY ACE MIN. / MAX.
OSCILLATION FREQUENCY 40 Hz 40 Hz
AMPLITUDE I 0.7 mm 0.62 mm
AMPLITUDE II 0.34 mm 0.23 mm
AMPLITUDE ACE MIN. / MAX.
OSCILLATION AMPLITUDE 1.3 mm 1.3 mm
CENTRIFUGAL FORCE I 84 kN 97 kN
CENTRIFUGAL FORCE II 68 kN 70 kN
CENTRIF. FORCE ACE MIN. / MAX.



ENGINE
MANUFACTURER Deutz TCD3.6 L4
POWER ACCORDING TO ISO 14396 74.4 kW (100 HP)
MAXIMUM TORQUE 410/1600 Nm/rpm
ENGINE COMPLIES WITH EMISSION REGULATIONS EU Stage IV / US EPA Tier 4 Final
