ARX 40-2

Redusert lydnivå forbedrer førerens sikkerhet

Kategori:



Beskrivelse

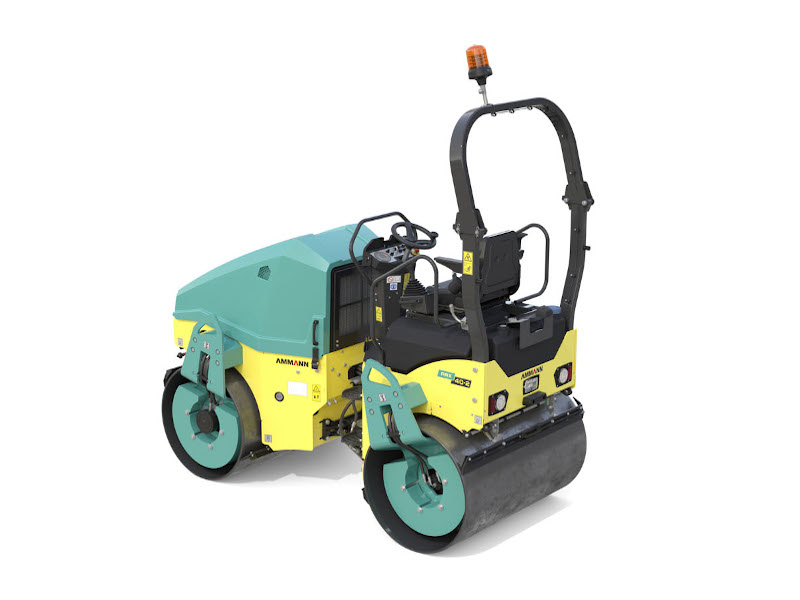

Ammann ARX 40-2 Tandem valse gjør det enda enklere for operatører å jobbe ved siden av hindringer som fortauskanter.

Valsen, med en trommelbredde på 1300 mm, har en ny leddforbindelse som muliggjør rask trommeljustering fra in-line til offset-konfigurasjoner. Valser som er forskjøvet, kan arbeide nær hindringer. Operatører trenger bare å se på en tromme, og vet at den andre vil være i trygg avstand fra hindringen. In-line-innstillingen, som muliggjør lik fordeling av komprimeringskreftene, foretrekkes på mer åpne arbeidsplasser.

Justeringen mellom in-line og offset-konfigurasjoner gjøres manuelt og er enkel for operatører å foreta. Leddfugen, som muliggjør justering på linje / forskjøvet, er vedlikeholdsfri.

Valsen har Kubota-motorer som oppfyller amerikanske Tier 4 Final utslippsstandarder og er EU Stage V, og EU Stage IIIA / US EPA Tier 4 midlertidige. Den inkluderer et intuitivt dashbordoppsett, et redesign av fronten og baksiden av maskinen og et nytt LED-lyssystem. Redusert lydnivå forbedrer førerens sikkerhet, det samme gjør det nye lyssystemet og et nytt instrumentbrett.

  • EU Stage V | EU Stage IIIA
  • Bredde: 1300 mm
  • 4200 kg | 4175 kg

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

Tekniskdata

ARX 40-2 LIGHT TANDEM VIBRATORY ROLLER (EU Stage V / U.S. EPA Tier 4 Final)

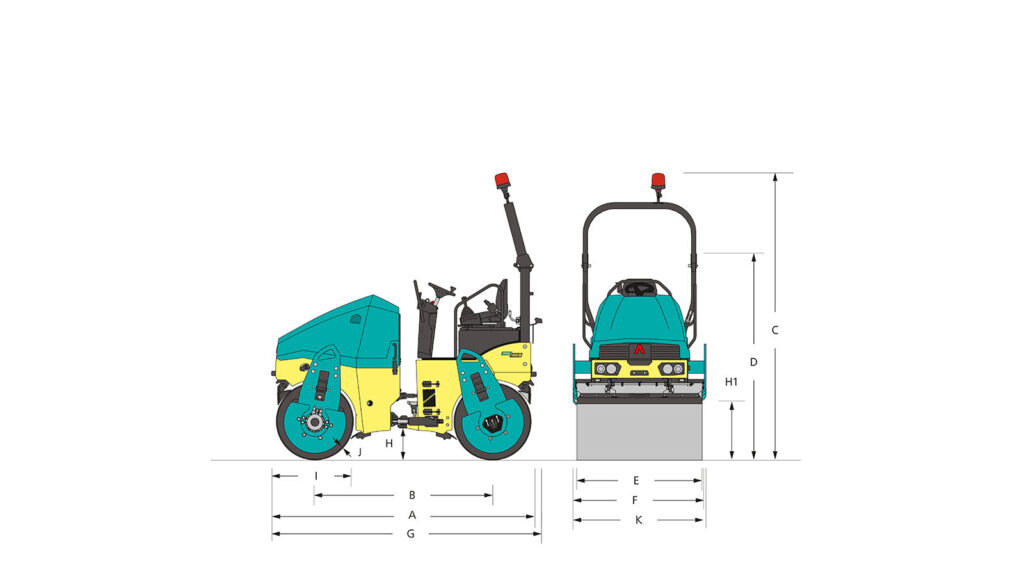

DIMENSIONS
A = MACHINE LENGTH 2915 mm
B = WHEELBASE 1950 mm
C = MACHINE HEIGHT 2840 mm
D = MACHINE HEIGHT (FOLDED ROPS) 2150 mm
E = DRUM WIDTH 1300 mm
F = WORKING WIDTH WITH OFFSET 1340 mm
G = MACHINE LENGTH (FOLDED ROPS) 3000 mm
H = GROUND CLEARANCE 330 mm
H1 = SIDE CLEARANCE 605 mm
I = DRUM DIAMETER 850 mm
J = DRUM SHELL THICKNESS 18 mm
K = MACHINE WIDTH (TOTAL) 1385 mm
WEIGHT AND OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE 4200 kg
OPERATING WEIGHT MAX. 4490 kg
STAT. LIN. LOAD OF FRONT DRUM 15.6 kg/cm
STAT. LIN. LOAD OF REAR DRUM 18.2 kg/cm
TURNING RADIUS INSIDE 2830 mm
STEERING / OSCILLATING ANGLE 35/9 ±°
DRUM OFFSET 40 mm
ENGINE
ENGINE TYPE Kubota D1803-CR-T
EMMISSION CLASS EU Stage V / U.S. EPA Tier 4 Final
POWER OUTPUT ISO 3046 32.8 kW (44 HP)
CYLINDER / LTR. 3 cyl / 1826 cm³
NOMINAL SPEED 2400 rpm
TRAVEL SPEED 10 km/h
GRADEABILITY WITH / WITHOUT VIBR. 30 % / 40 %
COMPACTION FORCES
AMPLITUDE I 0.4 mm
AMPLITUDE II 0.6 mm
FREQUENCY I 41 Hz
FREQUENCY II 55 Hz
CENTRIFUGAL FORCE I 42.4 kN
CENTRIFUGAL FORCE II 53.8 kN
CENTRIFUGAL FORCE III 55 kN
MISCELLANEOUS
BATTERY / CAPACITY 12/77 V/Ah
WATER TANK 340 l
HYDRAULIC TANK 53.5 l
DIESEL FUEL TANK 57 l



ARX 40-2 LIGHT TANDEM VIBRATORY ROLLER (EU Stage IIIA / U.S. EPA Tier 4 Interim)
DIMENSIONS
A = MACHINE LENGTH 2915 mm
B = WHEELBASE 1950 mm
C = MACHINE HEIGHT 2840 mm
D = MACHINE HEIGHT (FOLDED ROPS) 2150 mm
E = DRUM WIDTH 1300 mm
F = WORKING WIDTH WITH OFFSET 1340 mm
G = MACHINE LENGTH (FOLDED ROPS) 3000 mm
H = GROUND CLEARANCE 330 mm
H1 = SIDE CLEARANCE 605 mm
I = DRUM DIAMETER 850 mm
J = DRUM SHELL THICKNESS 18 mm
K = MACHINE WIDTH (TOTAL) 1385 mm
WEIGHT AND OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE 4175 kg
OPERATING WEIGHT MAX. 4465 kg
STAT. LIN. LOAD OF FRONT DRUM 15.6 kg/cm
STAT. LIN. LOAD OF REAR DRUM 18 kg/cm
TURNING RADIUS INSIDE 2830 mm
STEERING / OSCILLATING ANGLE 35/9 ±°
DRUM OFFSET 40 mm
ENGINE
ENGINE TYPE Kubota V2403-M
EMMISSION CLASS EU Stage IIIA / U.S. EPA Tier 4i
POWER OUTPUT ISO 3046 34.1 kW (45.7 HP)
CYLINDER / LTR. 4 cyl / 2434 cm³
NOMINAL SPEED 2400 rpm
TRAVEL SPEED 10 km/h
GRADEABILITY WITH / WITHOUT VIBR. 30 % / 40 %
COMPACTION FORCES
AMPLITUDE I 0.4 mm
AMPLITUDE II 0.6 mm
FREQUENCY I 41 Hz
FREQUENCY II 55 Hz
CENTRIFUGAL FORCE I 42.4 kN
CENTRIFUGAL FORCE II 53.8 kN
CENTRIFUGAL FORCE III 55 kN
MISCELLANEOUS
BATTERY / CAPACITY 12/77 V/Ah
WATER TANK 340 l
HYDRAULIC TANK 53.5 l
DIESEL FUEL TANK 57 l
