ARX 36-2

Ny leddforbindelse som muliggjør rask trommeljustering

Kategori:



Beskrivelse

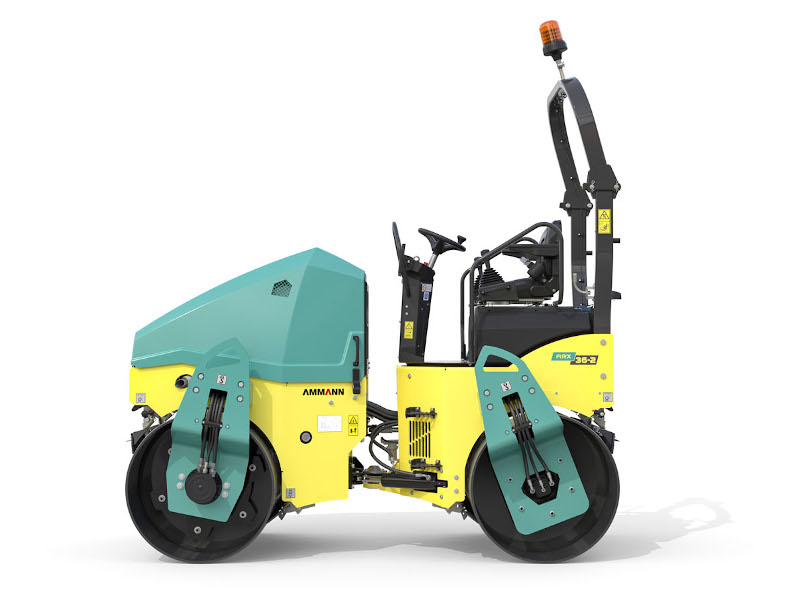

Ammann ARX 36-2 Tandem valse gjør det enda enklere for operatører å jobbe ved siden av hindringer som fortauskanter.

Valsen, med en trommelbredde på 1300 mm (51,2 tommer), har en ny leddforbindelse som muliggjør rask trommeljustering fra in-line til offset-konfigurasjoner. Valser som er forskjøvet, kan arbeide nær hindringer. Operatører trenger bare å se på en tromme, og vet at den andre vil være i trygg avstand fra hindringen.

In-line-innstillingen, som muliggjør lik fordeling av komprimeringskreftene, foretrekkes på mer åpne arbeidsplasser.

Justeringen mellom in-line og offset-konfigurasjoner gjøres manuelt og er enkel for operatører å foreta. Leddfugen, som muliggjør justering av linje / forskyvning, er vedlikeholdsfri.

Valsen har Kubota-motorer som oppfyller amerikanske Tier 4 Final utslippsstandarder og er EU Stage V, og EU Stage IIIA / US EPA Tier 4 midlertidige. Den inkluderer et intuitivt dashbordoppsett, et redesign av fronten og baksiden av maskinen og et nytt LED-lyssystem. Redusert lydnivå forbedrer førerens sikkerhet, det samme gjør det nye lyssystemet og et nytt instrumentbrett.

  • EU Stage V | EU Stage IIIA
  • Bredde: 1300 mm
  • Vekt: 3785

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

Tekniskdata

ARX 36-2 LIGHT TANDEM VIBRATORY ROLLER (EU Stage V / U.S. EPA Tier 4 Final)

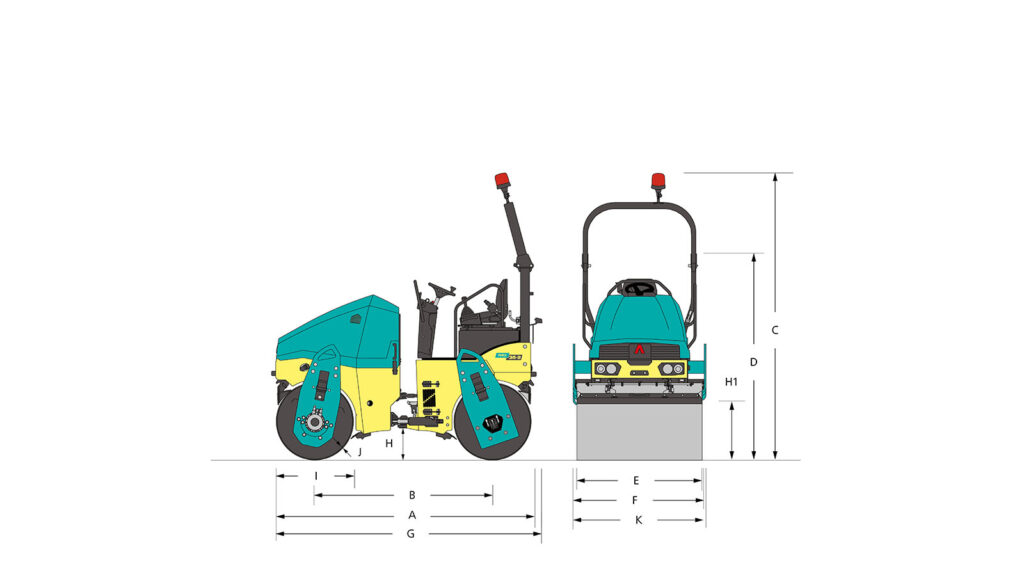

DIMENSIONS
A = MACHINE LENGTH2915 mm
B = WHEELBASE1950 mm
C = MACHINE HEIGHT2840 mm
D = MACHINE HEIGHT (FOLDED ROPS)2150 mm
E = DRUM WIDTH1300 mm
F = WORKING WIDTH WITH OFFSET1340 mm
G = MACHINE LENGTH (FOLDED ROPS)3000 mm
H = GROUND CLEARANCE330 mm
H1 = SIDE CLEARANCE605 mm
I = DRUM DIAMETER850 mm
J = DRUM SHELL THICKNESS18 mm
K = MACHINE WIDTH (TOTAL)1385 mm
WEIGHT AND OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE3785 kg
OPERATING WEIGHT MAX.4075 kg
STAT. LIN. LOAD OF FRONT DRUM14.1 kg/cm
STAT. LIN. LOAD OF REAR DRUM16.5 kg/cm
TURNING RADIUS INSIDE2830 mm
STEERING / OSCILLATING ANGLE35/9 ±°
DRUM OFFSET40 mm
ENGINE
ENGINE TYPEKubota D1803-CR-T
EMMISSION CLASSEU Stage V / U.S. EPA Tier 4 Final
POWER OUTPUT ISO 304632.8 kW (44 HP)
CYLINDER / LTR.3 cyl / 1826 cm³
NOMINAL SPEED2400 rpm
TRAVEL SPEED10 km/h
GRADEABILITY WITH / WITHOUT VIBR.30 % / 40 %
COMPACTION FORCES
AMPLITUDE I0.4 mm
AMPLITUDE II0.6 mm
FREQUENCY I41 Hz
FREQUENCY II55 Hz
CENTRIFUGAL FORCE I39.3 kN
CENTRIFUGAL FORCE II50.7 kN
CENTRIFUGAL FORCE III51.9 kN
MISCELLANEOUS
BATTERY / CAPACITY12/77 V/Ah
WATER TANK340 l
HYDRAULIC TANK53.5 l
DIESEL FUEL TANK57 l



ARX 36-2 LIGHT TANDEM VIBRATORY ROLLER (EU Stage IIIA / U.S. EPA Tier 4 Interim)
DIMENSIONS
A = MACHINE LENGTH2915 mm
B = WHEELBASE1950 mm
C = MACHINE HEIGHT2840 mm
D = MACHINE HEIGHT (FOLDED ROPS)2150 mm
E = DRUM WIDTH1300 mm
F = WORKING WIDTH WITH OFFSET1340 mm
G = MACHINE LENGTH (FOLDED ROPS)3000 mm
H = GROUND CLEARANCE330 mm
H1 = SIDE CLEARANCE605 mm
I = DRUM DIAMETER850 mm
J = DRUM SHELL THICKNESS18 mm
K = MACHINE WIDTH (TOTAL)1385 mm
WEIGHT AND OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE3785 kg
OPERATING WEIGHT MAX.4075 kg
STAT. LIN. LOAD OF FRONT DRUM14.1 kg/cm
STAT. LIN. LOAD OF REAR DRUM16.5 kg/cm
TURNING RADIUS INSIDE2830 mm
STEERING / OSCILLATING ANGLE35/9 ±°
DRUM OFFSET40 mm
ENGINE
ENGINE TYPEKubota V2403-M
EMMISSION CLASSEU Stage IIIA / U.S. EPA Tier 4i
POWER OUTPUT ISO 304634.1 kW (45.7 HP)
CYLINDER / LTR.4 cyl / 2434 cm³
NOMINAL SPEED2400 rpm
TRAVEL SPEED10 km/h
GRADEABILITY WITH / WITHOUT VIBR.30 % / 40 %
COMPACTION FORCES
AMPLITUDE I0.4 mm
AMPLITUDE II0.6 mm
FREQUENCY I41 Hz
FREQUENCY II55 Hz
CENTRIFUGAL FORCE I39.3 kN
CENTRIFUGAL FORCE II50.7 kN
CENTRIFUGAL FORCE III51.9 kN
MISCELLANEOUS
BATTERY / CAPACITY12/77 V/Ah
WATER TANK340 l
HYDRAULIC TANK53.5 l
DIESEL FUEL TANK57 l
