ARX 26-2

ARX 26-2

Ny leddforbindelse som muliggjør rask trommel justering

Kategori:


Beskrivelse

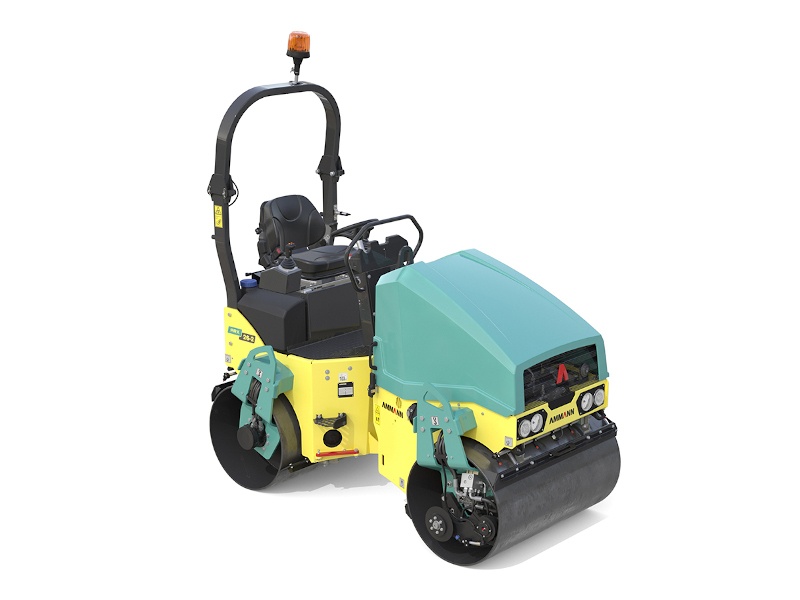

Ammann ARX 26-2 Tandemvalse gjør det enda enklere for operatører å jobbe ved siden av hindringer som fortauskanter.

Valsen, med en trommel bredde på 1200 mm, har en ny leddforbindelse som muliggjør rask trommeljustering fra in-line til offset-konfigurasjoner. Valsen som er forskjøvet, kan arbeide nær hindringer. Operatører trenger bare å se på en tromme, og vet at den andre vil være i trygg avstand fra hindringen. In-line-innstillingen, som muliggjør lik fordeling av komprimeringskreftene, foretrekkes på mer åpne arbeidsplasser.

Leddleddet, som muliggjør justering av linje / forskyvning, er vedlikeholdsfritt.

Valsen har Kubota-motorer som oppfyller U.S. Tier 4 Final utslippsstandarder og er EU Stage V, og EU Stage IIIA / US EPA Tier 4 midlertidig.

Maskinen inkluderer et intuitivt dashbordoppsett, et redesign av fronten og baksiden av maskinen og et nytt LED-lyssystem. Redusert lydnivå forbedrer sikkerheten til fører og arbeidsplass, og det samme gjør det nye lyssystemet.

  • EU Stage V | EU Stage IIIA
  • Bredde: 1200 mm
  • Vekt: 2515

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

ARX 2&4 Series - Ammann Group (en)


Video embedding powered by Webilop

Tekniskdata

ARX 26-2 TANDEM ROLLER (EU Stage V / U.S. EPA Tier 4f)

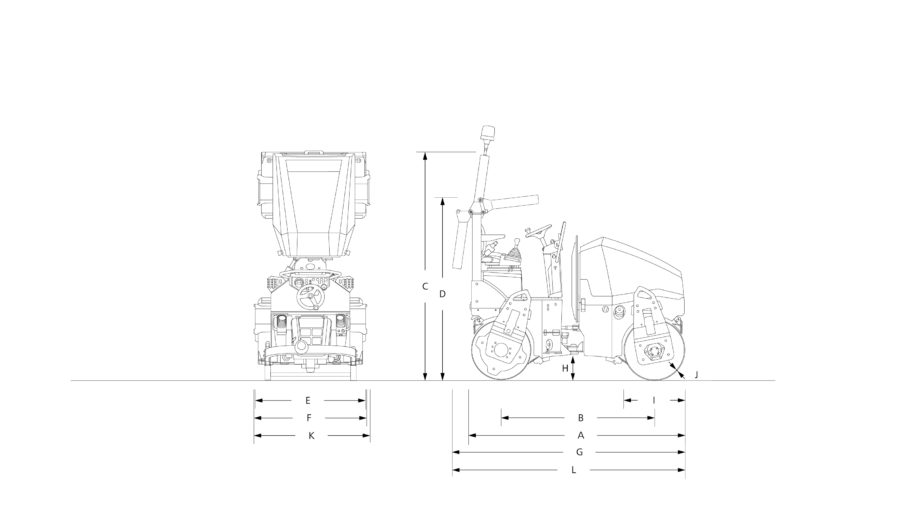

DIMENSIONS
A = MACHINE LENGTH2500 mm
B = WHEELBASE1740 mm
C = MACHINE HEIGHT2550 mm
D = MACHINE HEIGHT (FOLDED ROPS)1935 mm
E = DRUM WIDTH1200 mm
E = TIRE-AXLE WIDTH–
F = WORKING WIDTH WITH OFFSET1240 mm
G = MACHINE LENGTH (FOLDED ROPS)2585 mm
H = GROUND CLEARANCE280 mm
I = DRUM DIAMETER695 mm
J = DRUM SHELL THICKNESS13 mm
K = MACHINE WIDTH (TOTAL)1350 mm
L = MACHINE LENGTH (TOTAL)2585 mm



MISCELLANEOUS
BATTERY / CAPACITY12/77 V/Ah
WATER TANK190 l
HYDRAULIC TANK28.5 l
DIESEL FUEL TANK35 l
WHEEL LOAD–
NUMBER OF WHEELS–
TIRE SIZE–



ENGINE
ENGINE TYPEKUBOTA D1803-CR-E4B
EMMISSION CLASSEU Stage V / US EPA Tier 4f
POWER OUTPUT ISO 304625 kW (33.5 HP)
CYLINDER / LTR.3 cyl / 1826 cm³
1. / 2. WORKING SPEED2.100 / 2.400 rpm
TRAVEL SPEED KM/H11 km/h
MAX. GRADEABILITY (THEORETICAL)55 %



COMPACTION FORCES
AMPLITUDE0.5 mm (0.02 in)
FREQUENCY AT 2100 / 2400 RPM58/66 Hz
CENTRIFUGAL FORCE38.8/46.5 kN
ROAD CONSTRUCTION TECHNOLOGYACEforce



WEIGHT & OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE2515 kg
OPERATING WEIGHT MAX.2530 kg
STATIC LINEAR LOAD (FULL-FLUSH)10.3/11 kg/cm
TURNING RADIUS INSIDE2540 mm
STEERING / OSCILLATING ANGLE30/6.5 ±°
DRUM OFFSET40 mm



ARX 26-2 LIGHT TANDEM VIBRATORY ROLLER (EU Stage IIIA / U.S. EPA Tier 4 Interim)
DIMENSIONS
A = MACHINE LENGTH2500 mm
B = WHEELBASE1740 mm
C = MACHINE HEIGHT2550 mm
D = MACHINE HEIGHT (FOLDED ROPS)1935 mm
E = DRUM WIDTH1200 mm
F = WORKING WIDTH WITH OFFSET1240 mm
G = MACHINE LENGTH (FOLDED ROPS)2585 mm
H = GROUND CLEARANCE280 mm
I = DRUM DIAMETER695 mm
J = DRUM SHELL THICKNESS13 mm
K = MACHINE WIDTH (TOTAL)1350 mm



WEIGHT AND OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE2515 kg
OPERATING WEIGHT MAX.2710 kg
STAT. LIN. LOAD OF FRONT DRUM10.3 kg/cm
STAT. LIN. LOAD OF REAR DRUM11 kg/cm
TURNING RADIUS INSIDE2540 mm
STEERING / OSCILLATING ANGLE30/6.5 ±°
DRUM OFFSET40 mm



ENGINE
ENGINE TYPEKubota D1803-M-DI-E3B
EMMISSION CLASSEU Stage IIIA / US EPA Tier 4i
POWER OUTPUT ISO 304624.8 kW (33.3 HP)
CYLINDER / LTR.3 cyl / 1826 No./ccm
NOMINAL SPEED2.100 / 2.400 rpm
TRAVEL SPEED11 km/h
GRADEABILITY WITH / WITHOUT VIBR.30 % / 30 %



COMPACTION FORCES
AMPLITUDE I0.5 mm
AMPLITUDE II0.5 mm
FREQUENCY I58 Hz
FREQUENCY II66 Hz
CENTRIFUGAL FORCE I38.8 kN
CENTRIFUGAL FORCE II46.5 kN



MISCELLANEOUS
BATTERY / CAPACITY12/77 V/Ah
WATER TANK190 l
HYDRAULIC TANK28.5 l
DIESEL FUEL TANK35 l
