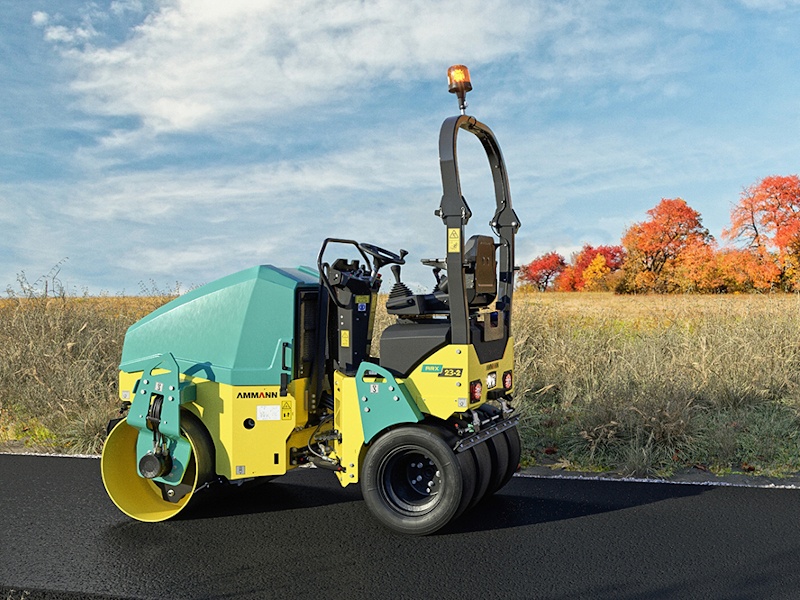

ARX 23-2C

Kombinasjonsvalse, med en trommel foran og fire pneumatiske dekk bak

Kategori:



Beskrivelse

ARX 23-2C Tandem Roller gjør det enda enklere for operatører å jobbe ved siden av hindringer som fortauskanter. Det er også en kombinasjonsvalse, med en trommel foran og fire pneumatiske dekk bak.Rullen, med en trommelbredde på 1000 mm, har en ny leddforbindelse som muliggjør rask trommeljustering fra in-line til offset-konfigurasjoner. Valser som er forskjøvet, kan arbeide nær hindringer.

Kombinasjonsfunksjonen gir en rekke ekstra fordeler. Dekkene gir en elteeffekt, som er nyttig på visse typer asfaltblandinger og temperaturer. Dekkene er også eksepsjonelle når det gjelder tetning av skjøter.

Valsen har Kubota-motorer som oppfyller U.S. Tier 4 Final utslippsstandarder og er EU Stage V, og EU Stage IIIA / US EPA Tier 4 midlertidig. Maskinen inkluderer et intuitivt dashbordoppsett, et redesign av fronten og baksiden av maskinen og et nytt LED-lyssystem. Redusert lydnivå forbedrer sikkerheten til fører og arbeidsplass, og det samme gjør det nye lyssystemet.

  • EU Stage V | EU Stage IIIA
  • Bredde: 1000 mm
  • Vekt: 2085

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

Tekniskdata

ARX 23-2C Combination Tandem Roller (EU Stage V / US EPA Tier 4f)

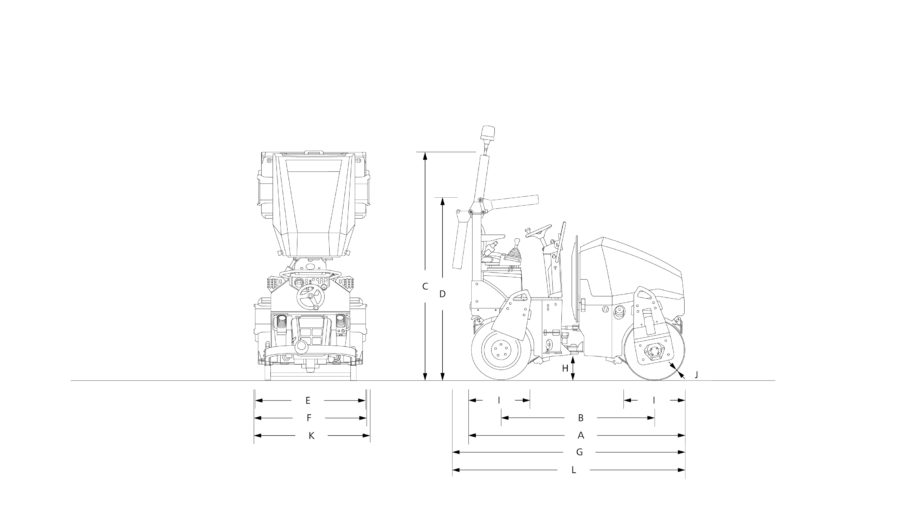

DIMENSIONS
A = MACHINE LENGTH 2500 mm
B = WHEELBASE 1755 mm
C = MACHINE HEIGHT 2550 mm
D = MACHINE HEIGHT (FOLDED ROPS) 1935 mm
E = DRUM WIDTH 1000 mm
E = TIRE-AXLE WIDTH
F = WORKING WIDTH WITH OFFSET N/A
G = MACHINE LENGTH (FOLDED ROPS) 2585 mm
H = GROUND CLEARANCE 280 mm
I = DRUM DIAMETER/ (TIRES) 695/635 mm
J = DRUM SHELL THICKNESS 13 mm
K = MACHINE WIDTH (TOTAL) 1120 mm
L = MACHINE LENGTH (TOTAL) 2585 mm



MISCELLANEOUS
BATTERY / CAPACITY 12/77 V/Ah
WATER TANK 190 l
HYDRAULIC TANK 28.5 l
DIESEL FUEL TANK 35 l
WHEEL LOAD N/A
NUMBER OF WHEELS 4
TIRE SIZE 205/60 R15



ENGINE
ENGINE TYPE KUBOTA D1803-CR-E4B
EMMISSION CLASS EU Stage V / US EPA Tier 4f
POWER OUTPUT ISO 3046 25 kW (33.5 HP)
CYLINDER / LTR. 3 cyl / 1826 cm³
1. / 2. WORKING SPEED 2.100 / 2.400 rpm
TRAVEL SPEED KM/H 11 km/h
MAX. GRADEABILITY (THEORETICAL) 53 %



COMPACTION FORCES
AMPLITUDE 0.5 mm
FREQUENCY AT 2100 / 2400 RPM 58/66 Hz
CENTRIFUGAL FORCE 33.4/39.9 kN
ROAD CONSTRUCTION TECHNOLOGY ACEforce



WEIGHT & OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE 2085 kg
OPERATING WEIGHT MAX. 2250 kg
STATIC LINEAR LOAD (FULL-FLUSH) 10.9/– kg/cm
TURNING RADIUS INSIDE 2630 mm
STEERING / OSCILLATING ANGLE 30/6.5 ±°
DRUM OFFSET N/A



ARX 23-2C Light Tandem Vibratory Roller (EU Stage IIIA / US EPA Tier 4 Interim)
DIMENSIONS
A = MACHINE LENGTH 2500 mm
B = WHEELBASE 1755 mm
C = MACHINE HEIGHT 2550 mm
D = MACHINE HEIGHT (FOLDED ROPS) 1935 mm
E = DRUM WIDTH 1000 mm
E = TIRE-AXLE WIDTH
G = MACHINE LENGTH (FOLDED ROPS) 2585 mm
H = GROUND CLEARANCE 280 mm
I = DRUM DIAMETER 695 mm
J = DRUM SHELL THICKNESS 13 mm
K = MACHINE WIDTH (TOTAL) 1120 mm



WEIGHT AND OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE 2085 kg
OPERATING WEIGHT MAX. 2285 kg
STAT. LIN. LOAD OF FRONT DRUM 10.9 kg/cm
TURNING RADIUS INSIDE 2630 mm
STEERING / OSCILLATING ANGLE 30/6.5 ±°
DRUM OFFSET N/A



ENGINE
ENGINE TYPE Kubota D1803-M-DI-E3B
EMMISSION CLASS EU Stage IIIA / US EPA Tier 4i
POWER OUTPUT ISO 3046 24.8 kW (33.3 HP)
CYLINDER / LTR. 3 cyl / 1826 No./ccm
NOMINAL SPEED 2.100 / 2.400 rpm
TRAVEL SPEED 11 km/h
GRADEABILITY WITH / WITHOUT VIBR. 30 % / 30 %



COMPACTION FORCES
AMPLITUDE I 0.5 mm
AMPLITUDE II 0.5 mm
FREQUENCY I 58 Hz
FREQUENCY II 66 Hz
CENTRIFUGAL FORCE I 33.4 kN
CENTRIFUGAL FORCE II 39.9 kN



MISCELLANEOUS
BATTERY / CAPACITY 12/77 V/Ah
WATER TANK 190 l
HYDRAULIC TANK 28.5 l
DIESEL FUEL TANK 35 l
