ARX 23-2

Enklere for operatører å jobbe ved siden av hindringer

Kategori:



Beskrivelse

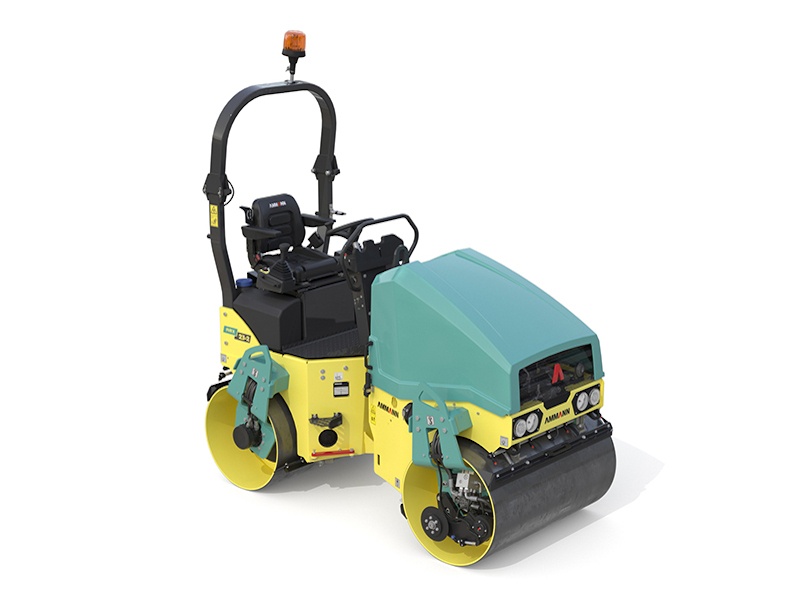

ARX 23-2 Tandem Roller gjør det enda enklere for operatører å jobbe ved siden av hindringer som fortauskanter.

Rullen, med en trommelbredde på 1000 mm, har en ny leddforbindelse som muliggjør rask trommeljustering fra in-line til offset-konfigurasjoner. Valser som er forskjøvet, kan arbeide nær hindringer. Operatører trenger bare å se på en tromme, og vet at den andre vil være i trygg avstand fra hindringen. In-line-innstillingen, som muliggjør lik fordeling av komprimeringskreftene, foretrekkes på mer åpne arbeidsplasser.

Leddfugen, som muliggjør justering av linje / forskyvning, er vedlikeholdsfri.

Valsen har Kubota-motorer som oppfyller U.S. Tier 4 Final utslippsstandarder og er EU Stage V, og EU Stage IIIA / US EPA Tier 4 midlertidig. Maskinen inkluderer et intuitivt dashbordoppsett, et redesign av fronten og baksiden av maskinen og et nytt LED-lyssystem. Redusert lydnivå forbedrer sikkerheten til fører og arbeidsplass, og det samme gjør det nye lyssystemet.

  • EU Stage V | EU Stage IIIA
  • Bredde: 1000 mm
  • Vekt: 2230

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

Tekniskdata

ARX 23-2 Tandem Roller (EU Stage V / U.S. EPA Tier 4f)

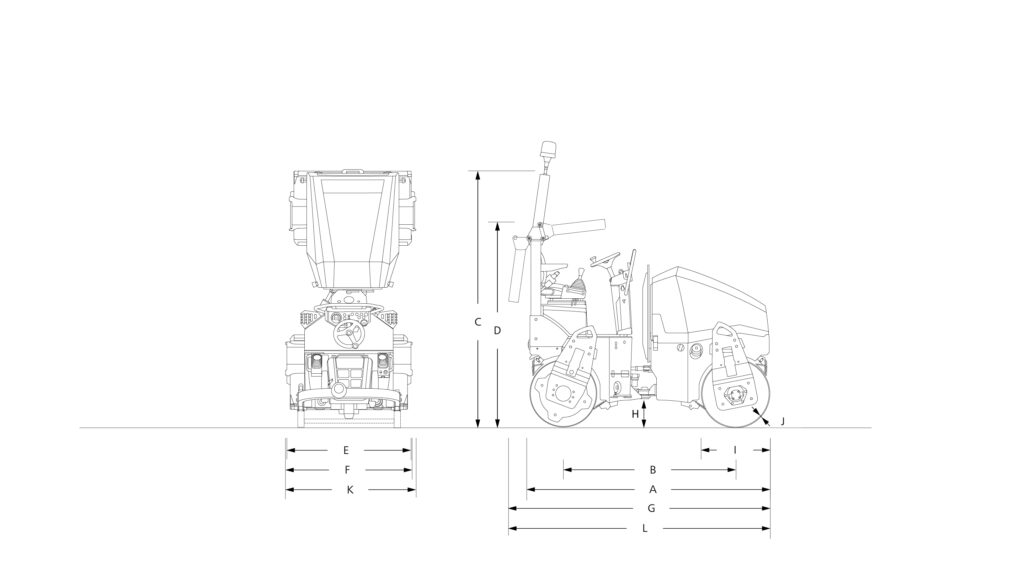

DIMENSIONS
A = MACHINE LENGTH 2500 mm
B = WHEELBASE 1740 mm
C = MACHINE HEIGHT 2550 mm
D = MACHINE HEIGHT (FOLDED ROPS) 1935 mm
E = DRUM WIDTH 1000 mm
E = TIRE-AXLE WIDTH
F = WORKING WITH WITH OFFSET 1040 mm
G = MACHINE LENGTH (FOLDED ROPS) 2585 mm
H = GROUND CLEARANCE 280 mm
I = DRUM DIAMETER 695 mm
J = DRUM SHELL THICKNESS 13 mm
K = MACHINE WIDTH (TOTAL) 1130 mm
L = MACHINE LENGTH (TOTAL) 2585 mm



MISCELLANEOUS
BATTERY / CAPACITY 12/77 V/Ah
WATER TANK 190 l
HYDRAULIC SYSTEM 28.5 l
DIESEL FUEL TANK 35 l
WHEEL LOAD
NUMBER OF WHEELS
TIRE SIZE



ENGINE
ENGINE TYPE KUBOTA D1803-CR-E4B
EMMISSION CLASS EU Stage V / U.S. EPA Tier 4f
POWER OUTPUT ISO 3046 25 kW
CYLINDER / LTR. 3 cyl / 1826 cm3
1. / 2. WORKING SPEED 2.100 / 2.400 rpm
TRAVEL SPEED KM/H 11 km/h
MAX. GRADEABILITY (THEORETICAL) 55 %



COMPACTION FORCES
AMPLITUDE 0.5 mm
FREQUENCY AT 2100 / 2400 RPM 58/66 Hz
CENTRIFUGAL FORCE 33.4/39.9 kN
ROAD CONSTRUCTION TECHNOLOGY ACEforce



WEIGHT & OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE 2230 kg
OPERATING WEIGHT MAX. 2425 kg
STATIC LINEAR LOAD (FULL-FLUSH) 10.8/11.6 kg/cm
TURNING RADIUS INSIDE 2630 mm
STEERING / OSCILLATING ANGLE 30/6.5 ±°
DRUM OFFSET 40 mm



ARX 23-2 Light Tandem Vibratory Roller (EU Stage IIIA / U.S. EPA Tier 4 Interim)
DIMENSIONS
A = MACHINE LENGTH 2500 mm
B = WHEELBASE 1740 mm
C = MACHINE HEIGHT 2550 mm
D = MACHINE HEIGHT (FOLDED ROPS) 1935 mm
E = DRUM WIDTH 1000 mm
F = WORKING WIDTH WITH OFFSET 1040 mm
G = MACHINE LENGTH (FOLDED ROPS) 2585 mm
H = GROUND CLEARANCE 280 mm
I = DRUM DIAMETER 695 mm
J = DRUM SHELL THICKNESS 13 mm
K = MACHINE WIDTH (TOTAL) 1130 mm



WEIGHT AND OPERATING CHARACTERISTICS
OPERATING WEIGHT CECE 2230 kg
OPERATING WEIGHT MAX. 2425 kg
STAT. LIN. LOAD OF FRONT DRUM 10.8 kg/cm
STAT. LIN. LOAD OF REAR DRUM 11.6 kg/cm
TURNING RADIUS INSIDE 2630 mm
STEERING / OSCILLATING ANGLE 30/6.5 ±°
DRUM OFFSET 40 mm



ENGINE
ENGINE TYPE Kubota D1803-M-DI-E3B
EMMISSION CLASS EU Stage IIIA / U.S. EPA Tier 4i
POWER OUTPUT ISO 3046 24.8 kW (33.3 HP)
CYLINDER / LTR. 3 cyl / 1826 No./ccm
NOMINAL SPEED 2.100 / 2.400 rpm
TRAVEL SPEED 11 km/h
GRADEABILITY WITH / WITHOUT VIBR. 30 % / 30 %



COMPACTION FORCES
AMPLITUDE I 0.5 mm
AMPLITUDE II 0.5 mm
FREQUENCY I 58 Hz
FREQUENCY II 66 Hz
CENTRIFUGAL FORCE I 33.4 kN
CENTRIFUGAL FORCE II 39.9 kN



MISCELLANEOUS
BATTERY / CAPACITY 12/77 V/Ah
WATER TANK 190 l
HYDRAULIC TANK 28.5 l
DIESEL FUEL TANK 35 l
