ARS 220 TIER 4F

ACEforce-teknologi identifiserer ikke-komprimerte områder

Kategori:



Beskrivelse

Ammann ARS 220 TIER 4F jordkompaktor arbeider på arbeidsplasser der den ultimate komprimeringskraften er nødvendig, inkludert underbaser for tungtransportkonstruksjon som jernbane, flyplass og havn.

Den kombinerer avanserte amplitude- og vibrasjonssystemer med en tyngre driftsvekt på 22 tonn for å levere bransjeledende komprimeringsutganger.

Alternativer kan gjøre maskinen enda mer produktiv. HX-versjoner av rullen er tilgjengelige som utmerker seg på arbeidsplasser der det kreves høy trekkraft.

Valgfri ACEforce-teknologi identifiserer ikke-komprimerte områder. I tillegg kan alle målte verdier vises og evalueres, inkludert materialets bæreevne, antall passeringer og frekvens / amplitudeverdier.

  • EU Stage IV
  • Bredde: 2130 mm
  • Vekt: 21930 kg

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

Tekniskdata

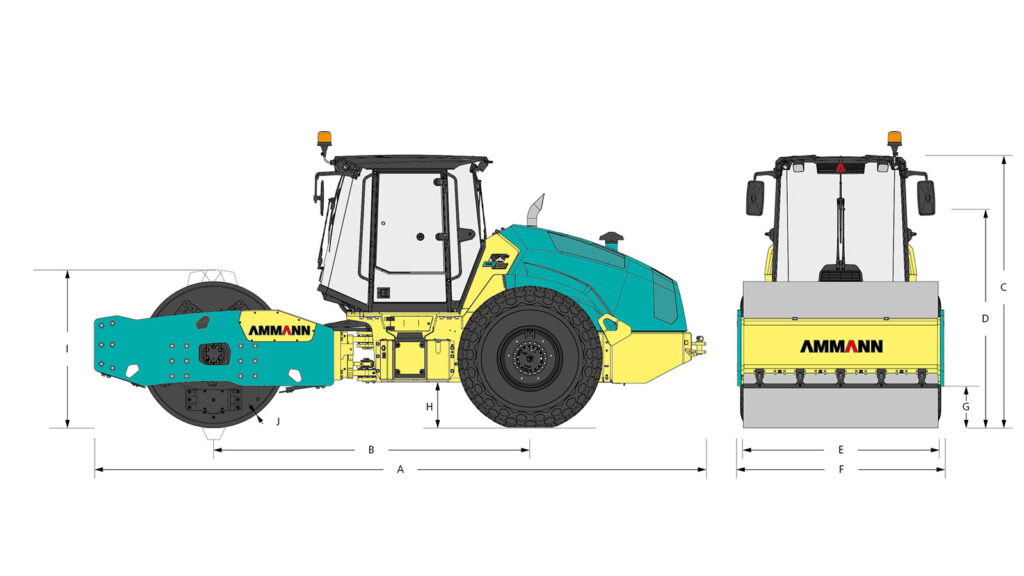

Dimensions Metric US
A = Machine length 6738 mm 265.3 in
B = Wheel-base 3510 mm 138.2 in
C = Machine height 2985 mm 117.5 in
D = Machine height (removed CAB / ROPS) 2565 mm 101 in
E = Drum width 2130 mm 83.9 in
F = Machine width 2300 mm 90.6
G = Machine length (blade) D/PD -/7573 mm -/298.1 in
H = Ground clearance 500 mm 19.7 in
I = Drum diameter D/PD 1600/1795 mm 63/70.7 in
J = Drum shell thickness D/PD 45/30 mm 1.8/1.2 in
K = Machine width (blade) D/PD 2445 mm 96.3 in
Type ARS 220 D
Weights
Operating weight max 26 000 kg 57320.2 lb
Operating weight CECE 21 930 kg 48630 lb
Static linear load 66.9 kg/cm 374.6 lb/in
Front axle load
Rear axle load
Drum and wheels
Working width 2130 mm 83.9 in
Drum diameter 1600 mm 63 in
Shell thickness 45 mm 1.8 in
Type ARS 220 PD
Weights
Operating weight max. 26 000 kg 57320.2 lb
Operating weight CECE 22 060 kg 48630 lb
Front axle load
Rear axle load
Drum and wheels
Working width 2130 mm 83.9 in
Drum diameter 1795 mm 70.7 in
Shell thickness 30 mm 1.2 in
No.of pads 140 140
Contact area per pad foot 143 cm2
Height of pad 120 mm
Engine
Engine make DEUTZ
Type TCD 6.1 L6
Rated power ISO 3046-1 160 kW /2200 rpm 215 HP /2200 rpm
Drive
No. of travel speed
Max. transport speed 12 km/h 7.46 mph
Max. working speed 7 km/h 4.35 mph
Gradeability 55(50)% 55(50)%
Steering
Turning radius inside 4370 mm 172 in
Steering and oscillating angle
Vibration
Amplitudes 2.0/1.0 mm 0.079 / 0.039 in
Frequencies 27/34 Hz 1620/2040 VPM
Centrifugal force 375/300 kN
Capacities
Fuel 350 l 92.4 gal
