ARS 130

Usedvanlig produktiv

Kategori:



Beskrivelse

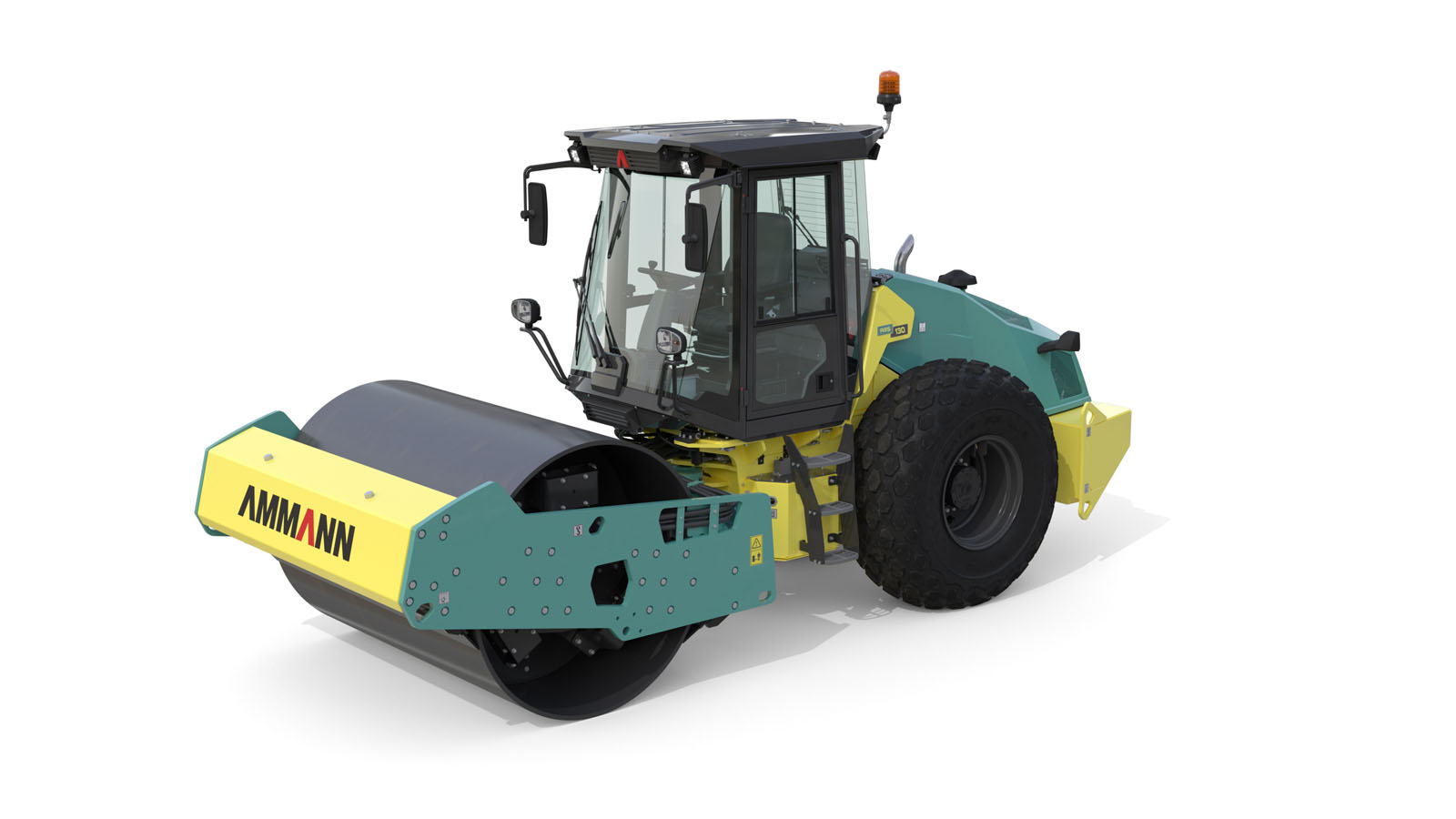

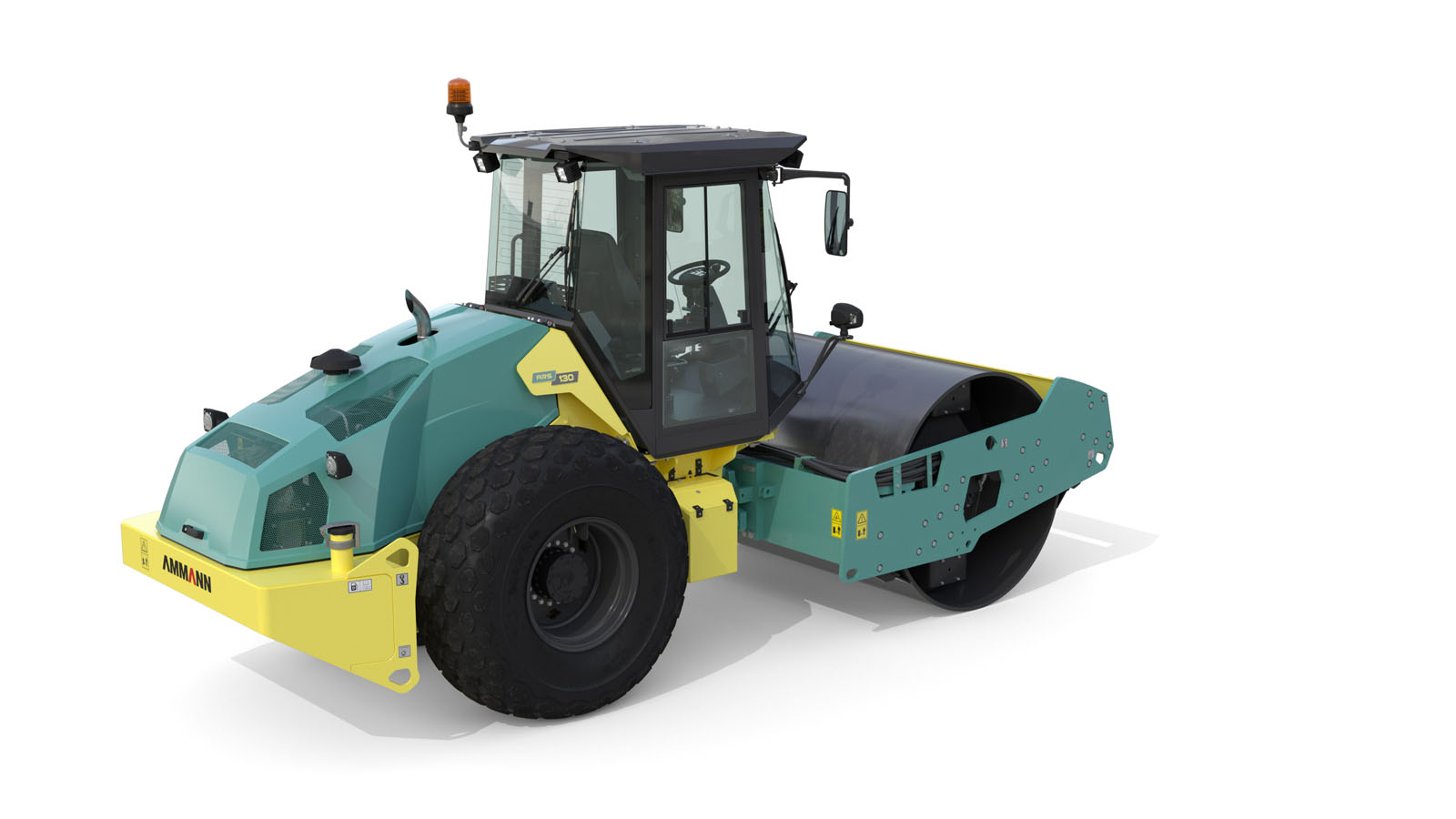

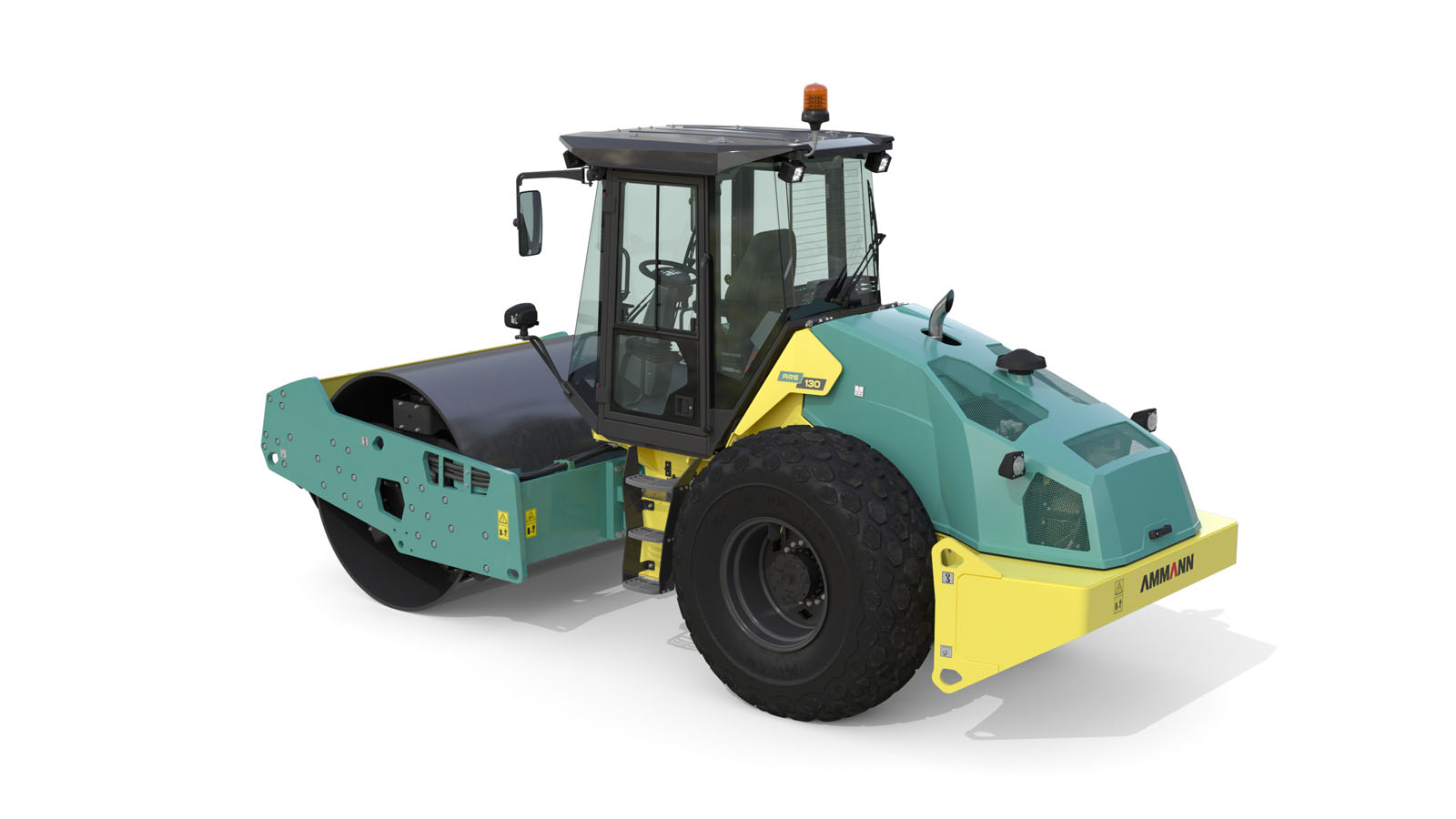

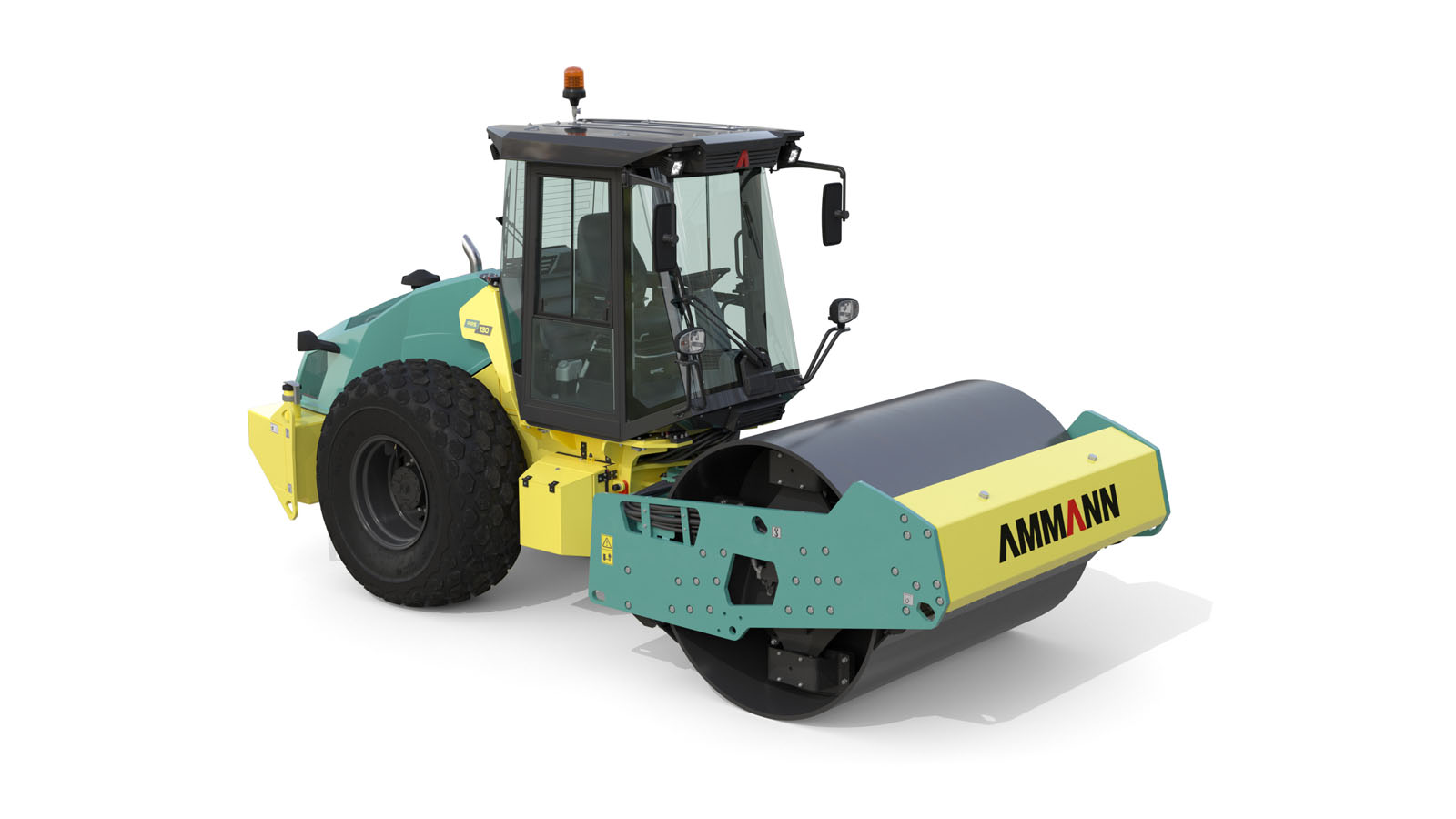

ARS 130 Soil Compactor har en førerhusdesign som gir føreren 360 ° sikt og en intuitiv, praktisk plassert kontrollskjerm. Den kompakte rammen forbedrer manøvrerbarhet og fleksibilitet, noe som gjør maskinene usedvanlig produktive.ARS 130 er også kjent for synlighet, drivstoffeffektivitet og klatreevne. Tilgjengeligheten av et variabelt frekvensområde gjør at maskinen passer perfekt for mange bruksområder og varierte materialer.

Det proprietære ACEforce Intelligent Compaction-systemet, som tilbyr absolutt komprimeringsmåling og valgfri dokumentasjon, forbedrer effektiviteten og kvaliteten.

ARS 130 har også ECOdrop, som reduserer eierkostnadene gjennom en økning i effektiviteten, et reduksjon i drivstofforbruk og en reduksjon i nødvendige væsker til hydraulikk og vibrasjonstrommelsystemet.

  • EU Stage IV | EU Stage V
  • Bredde: 2130 mm
  • Vekt: 12580 kg

Ønsker du mer informasjon eller et tilbud. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

Tekniskdata

ARS 130 (EU Stage IV / U.S. EPA Tier 4 Final)

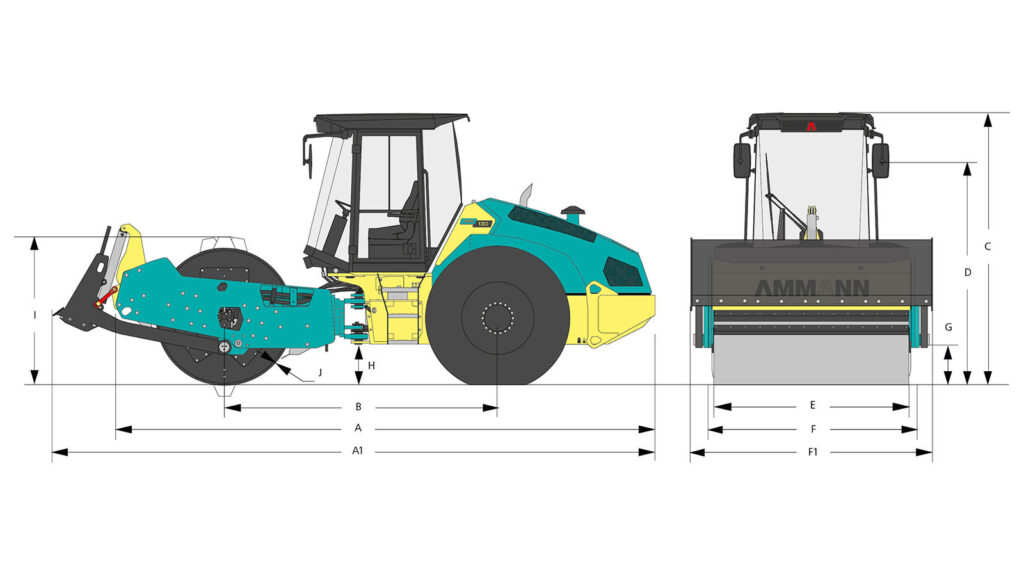

DIMENSIONS
A = MACHINE LENGTH 5900 mm
A1 = MACHINE LENGTH (BLADE) 6610 mm
B = WHEELBASE 2990 mm
C = MACHINE HEIGHT 2970 mm
D = MACHINE HEIGHT (OPERATOR SEAT) 2200 mm
E = DRUM WIDTH 2130 mm
F = MACHINE WIDTH 2260 mm
F1 = MACHINE WIDTH (BLADE) 2440 mm
G = CURB CLEARANCE 400 mm
H = GROUND CLEARANCE 430 mm
I = DRUM DIAMETER 1500 mm /*1694 mm
J = DRUM THICKNESS 25 mm /*20 mm
*PD



ENGINE
MANUFACTURER Deutz TCD 3.6L4
POWER ACCORDING TO ISO 14396 100 kW (134 HP)
EXHAUST GAS AFTER-TREATMENT EGR+DOC+SCR
EU Stage IV / U.S. EPA Tier 4 Final



WEIGHT & OPERATING CHARACTERISTICS HX PD HXPD
OPERATING WEIGHT 12 580 kg 12 670 kg 13 205 kg 13 295 kg
MAXIMUM WEIGHT 15 150 kg 15 240 kg 14 260 kg 14 350 kg
STATIC LINEAR LOAD 33.8 kg/cm 34.1 kg/cm
PAD CONTACT SURFACE 120 cm² 120 cm²
PAD HEIGHT 100 mm 100 mm
MAX. TRANSPORT SPEED 12 km/h 10 km/h 12 km/h 10 km/h
MAX. WORKING SPEED 7.6 km/h 5.1 km/h 7.6 km/h 5.1 km/h
CLIMBING ABILITY WITHOUT /
WITH VIBRATION
48% / 45% 68% / 50% 50% / 45% 68% / 50%
TURNING RADIUS (INNER) 3625 mm 3625 mm 3625 mm 3625 mm



COMPACTION FORCES PD
FREQUENCY I 25–31 Hz 25–31 Hz
FREQUENCY II 25–35 Hz 25–35 Hz
AMPLITUDE I 1.95 mm 1.7 mm
AMPLITUDE II 0.83 mm 0.72 mm
CENTRIFUGAL FORCE I 186–285 kN 186–285 kN
CENTRIFUGAL FORCE II 79–155 kN 79–155 kN



MISCELLANEOUS
BRAKES OPERATING Hydrostatic
BRAKES PARKING Multiple-disc spring brake
BRAKES EMERGENCY Multiple-disc spring brake
FUEL TANK CAPACITY 345 l
ARTICULATION ANGLE ±36°
OSCILLATION ANGLE ±10°



ARS 130 (EU Stage V / U.S. EPA Tier 4 Final)
DIMENSIONS
A = MACHINE LENGTH 5900 mm
A1 = MACHINE LENGTH (BLADE) 6610 mm
B = WHEELBASE 2990 mm
C = MACHINE HEIGHT 2970 mm
D = MACHINE HEIGHT (OPERATOR SEAT) 2200 mm
E = DRUM WIDTH 2130 mm
F = MACHINE WIDTH 2260 mm
F1 = MACHINE WIDTH (BLADE) 2440 mm
G = CURB CLEARANCE 400 mm
H = GROUND CLEARANCE 430 mm
I = DRUM DIAMETER 1500 mm /*1694 mm
J = DRUM THICKNESS 25 mm /*20 mm
*PD



ENGINE
MANUFACTURER Deutz TCD 3.6L4
POWER ACCORDING TO ISO 14396 100 kW (134 HP)
EXHAUST GAS AFTER-TREATMENT EGR+DOC+DPF+SCR
EU Stage V / U.S. EPA Tier 4 Final



WEIGHT & OPERATING CHARACTERISTICS HX PD HXPD
OPERATING WEIGHT 12 580 kg 12 670 kg 13 205 kg 13 295 kg
MAXIMUM WEIGHT 15 150 kg 15 240 kg 14 260 kg 14 350 kg
STATIC LINEAR LOAD 33.8 kg/cm 34.1 kg/cm
PAD CONTACT SURFACE 120 cm² 120 cm²
PAD HEIGHT 100 mm 100 mm
MAX. TRANSPORT SPEED 12 km/h 10 km/h 12 km/h 10 km/h
MAX. WORKING SPEED 7.6 km/h 5.1 km/h 7.6 km/h 5.1 km/h
CLIMBING ABILITY WITHOUT /
WITH VIBRATION
48% / 45% 68% / 50% 50% / 45% 68% / 50%
TURNING RADIUS (INNER) 3625 mm 3625 mm 3625 mm 3625 mm



COMPACTION FORCES PD
FREQUENCY I 25–31 Hz 25–31 Hz
FREQUENCY II 25–35 Hz 25–35 Hz
AMPLITUDE I 1.95 mm 1.7 mm
AMPLITUDE II 0.83 mm 0.72 mm
CENTRIFUGAL FORCE I 186–285 kN 186–285 kN
CENTRIFUGAL FORCE II 79–155 kN 79–155 kN



MISCELLANEOUS
BRAKES OPERATING Hydrostatic
BRAKES PARKING Multiple-disc spring brake
BRAKES EMERGENCY Multiple-disc spring brake
FUEL TANK CAPACITY 345 l (91.1 gal)
ARTICULATION ANGLE ±36°
OSCILLATION ANGLE ±10°
