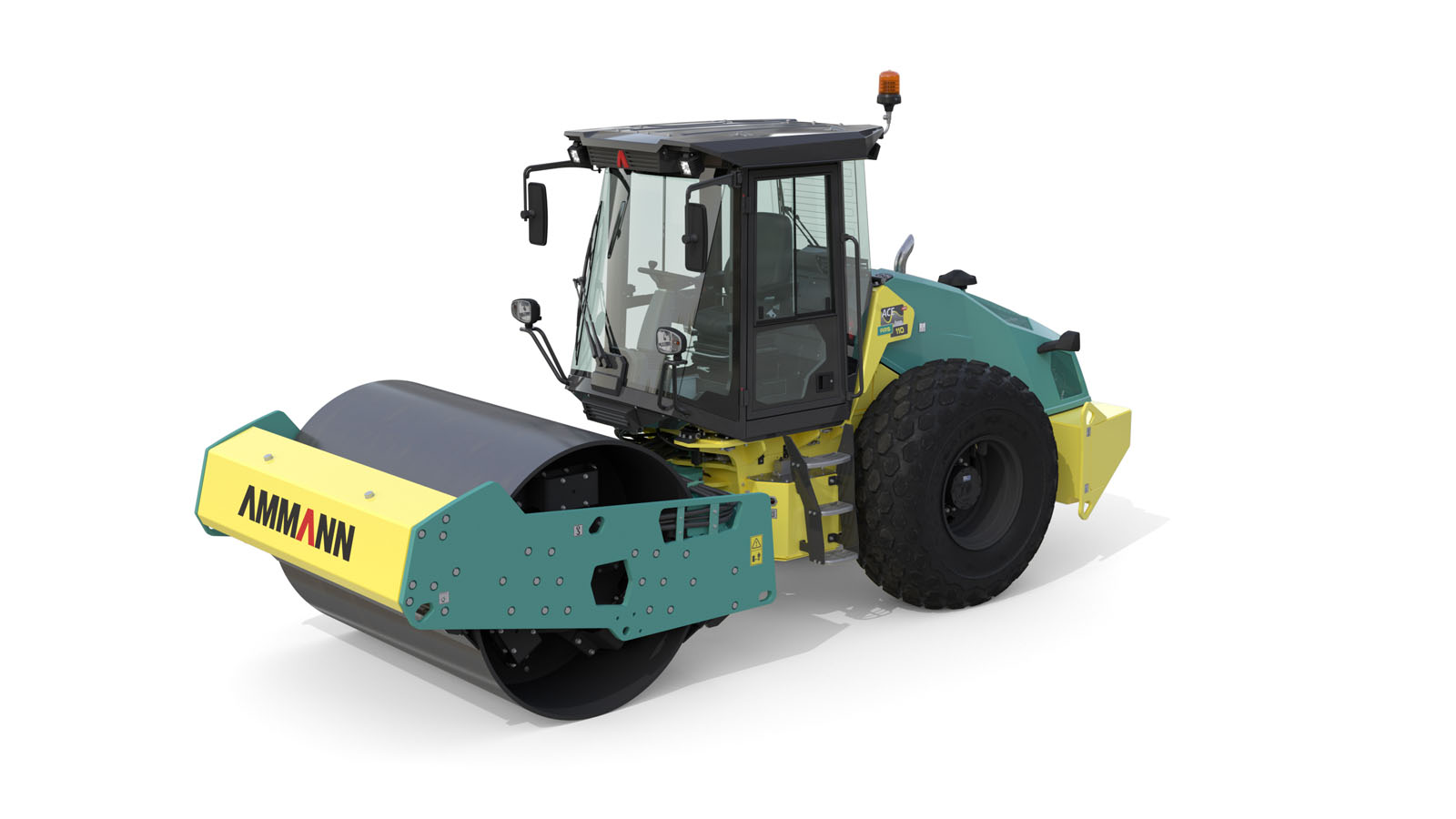

ARS 110

ARS 110

Ekstremt kompakt på grunn av sin innovative design

Kategori:


Beskrivelse

Den kompakte utformingen av Ammann ARS 110 forbedrer manøvrerbarhet og fleksibilitet, noe som gjør maskinene eksepsjonelt produktive.

Sikkerheten maksimeres gjennom en førerhus som gir føreren 360 ° sikt og en intuitiv, praktisk plassert kontrollskjerm.

Maskinen er ekstremt kompakt på grunn av sin innovative design som effektivt plasserer motoren, kjølere, væsketanker og hydraulikk i motorrommet. ARS 110 er også kjent for sin synlighet, drivstoffeffektivitet og klatreevne.

Det proprietære ACEforce Intelligent Compaction-systemet, som tilbyr absolutt komprimeringsmåling og valgfri dokumentasjon, forbedrer effektiviteten og kvaliteten. Tilgjengeligheten av et variabelt frekvensområde gjør at maskinen passer perfekt for mange bruksområder og varierte materialer.

  • EU Stage IV | EU Stage V
  • Bredde: 2130 mm
  • Vekt: 10860 kg

Ønsker du mer informasjon eller et tilbud på ARS 110. Fyll ut skjemaet under eller ring oss på telefon 90 64 22 22

Tekniskdata

ARS 110 (EU Stage IV / U.S. EPA Tier 4 Final)

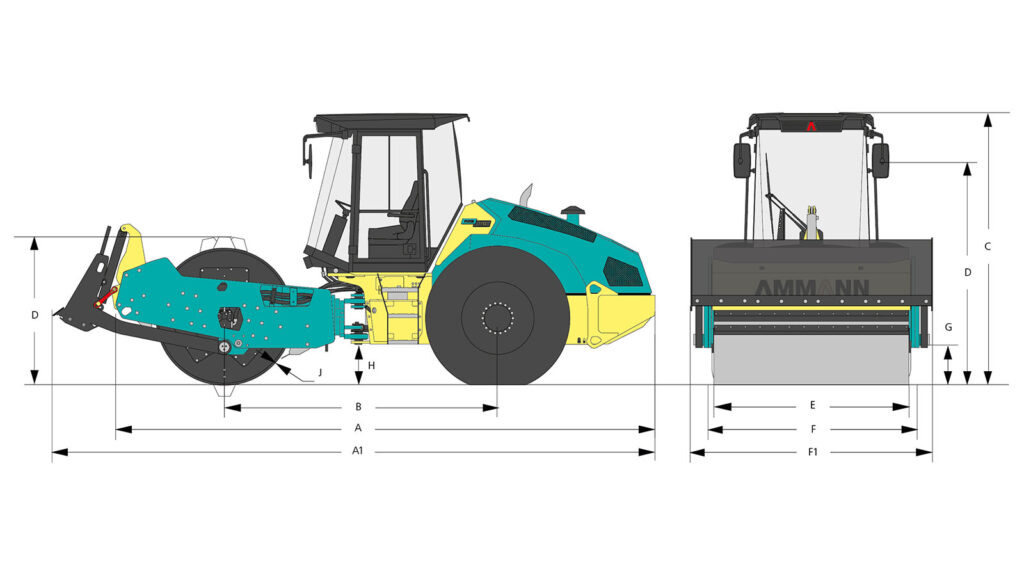

DIMENSIONS
A = MACHINE LENGTH5900 mm
A1 = MACHINE LENGTH (BLADE)6610 mm
B = WHEELBASE2990 mm
C = MACHINE HEIGHT2970 mm
D = MACHINE HEIGHT (OPERATOR SEAT)2200 mm
E = DRUM WIDTH2130 mm
F = MACHINE WIDTH2260 mm
F1 = MACHINE WIDTH (BLADE)2440 mm
G = CURB CLEARANCE400 mm
H = GROUND CLEARANCE430 mm
I = DRUM DIAMETER1500 mm /*1694 mm
J = DRUM THICKNESS25 mm /*20 mm
*PD



ENGINE
MANUFACTURERDeutz TCD 3.6L4
POWER ACCORDING TO ISO 14396100 kW (134 HP)
EXHAUST GAS AFTER-TREATMENTEGR+DOC+SCR
EU Stage IV / U.S. EPA Tier 4 Final



WEIGHT & OPERATING CHARACTERISTICSHXPDHXPD
OPERATING WEIGHT10 860 kg10 950 kg11 485 kg11 575 kg
MAXIMUM WEIGHT13 430 kg13 520 kg12 540 kg12630 kg
STATIC LINEAR LOAD30.3 kg/cm30.6 kg/cm––
PAD CONTACT SURFACE––120 cm²120 cm²
PAD HEIGHT––100 mm100 mm
MAX. TRANSPORT SPEED12 km/h10 km/h12 km/h10 km/h
MAX. WORKING SPEED7.6 km/h5.1 km/h7.6 km/h5.1 km/h
CLIMBING ABILITY WITHOUT /WITH VIBRATION52% / 50%67% / 55%54% / 50%67% / 55%
TURNING RADIUS (INNER)3625 mm3625 mm3625 mm3625 mm



COMPACTION FORCESPD
FREQUENCY I25–31 Hz25–31 Hz
FREQUENCY II25–35 Hz25–35 Hz
AMPLITUDE I1.95 mm1.7 mm
AMPLITUDE II0.83 mm0.72 mm
CENTRIFUGAL FORCE I186–285 kN186–285 kN
CENTRIFUGAL FORCE II79–155 kN79–155 kN



MISCELLANEOUS
BRAKES OPERATINGHydrostatic
BRAKES PARKINGMultiple-disc spring brake
BRAKES EMERGENCYMultiple-disc spring brake
FUEL TANK CAPACITY345 l
ARTICULATION ANGLE±36°
OSCILLATION ANGLE±10°



ARS 110 (EU Stage V / U.S. EPA Tier 4 Final)
DIMENSIONS
A = MACHINE LENGTH5900 mm
A1 = MACHINE LENGTH (BLADE)6610 mm
B = WHEELBASE2990 mm
C = MACHINE HEIGHT2970 mm
D = MACHINE HEIGHT (OPERATOR SEAT)2200 mm
E = DRUM WIDTH2130 mm
F = MACHINE WIDTH2260 mm
F1 = MACHINE WIDTH (BLADE)2440 mm
G = CURB CLEARANCE400 mm
H = GROUND CLEARANCE430 mm
I = DRUM DIAMETER1500 mm /*1694 mm
J = DRUM THICKNESS25 mm /*20 mm
*PD



ENGINE
MANUFACTURERDeutz TCD 3.6L4
POWER ACCORDING TO ISO 14396100 kW (134 HP)
EXHAUST GAS AFTER-TREATMENTEGR+DOC+DPF+SCR
EU Stage V / U.S. EPA Tier 4 Final



WEIGHT & OPERATING CHARACTERISTICSHXPDHXPD
OPERATING WEIGHT10 860 kg10 950 kg11 485 kg11 575 kg
MAXIMUM WEIGHT14 630 kg14 720 kg13 740 kg13 830 kg
STATIC LINEAR LOAD30.3 kg/cm30.6 kg/cm––
PAD CONTACT SURFACE––120 cm²120 cm²
PAD HEIGHT––100 mm100 mm
MAX. TRANSPORT SPEED12 km/h10 km/h12 km/h10 km/h
MAX. WORKING SPEED7.6 km/h5.1 km/h7.6 km/h5.1 km/h
CLIMBING ABILITY WITHOUT /WITH VIBRATION52% / 50%67% / 55%54% / 50%67% / 55%
TURNING RADIUS (INNER)3625 mm3625 mm3625 mm3625 mm



COMPACTION FORCESPD
FREQUENCY I25–31 Hz25–31 Hz
FREQUENCY II25–35 Hz25–35 Hz
AMPLITUDE I1.95 mm1.7 mm
AMPLITUDE II0.83 mm0.72 mm
CENTRIFUGAL FORCE I186–285 kN186–285 kN
CENTRIFUGAL FORCE II79–155 kN79–155 kN



MISCELLANEOUS
BRAKES OPERATINGHydrostatic
BRAKES PARKINGMultiple-disc spring brake
BRAKES EMERGENCYMultiple-disc spring brake
FUEL TANK CAPACITY345 l
ARTICULATION ANGLE±36°
OSCILLATION ANGLE±10°
